最新款的Thinkpad P53S据官方的介绍是定位在便携图形工作站上,实际使用场景来说有点尴尬...

如果说图形工作站的话需要一个标压的处理器以及一个高端显卡,如果满足前面两个条件的话笔记本的厚度尺寸以及能耗来说几乎不能用来便携了,因此Thinkpad工程师针对一些轻工作的设计师发布了P53的超薄超轻的版本,就是下面说的P53S了。

Thinkpad P53S拆解更换内存硬盘(T490S/P43S通用)+扩展坞预览

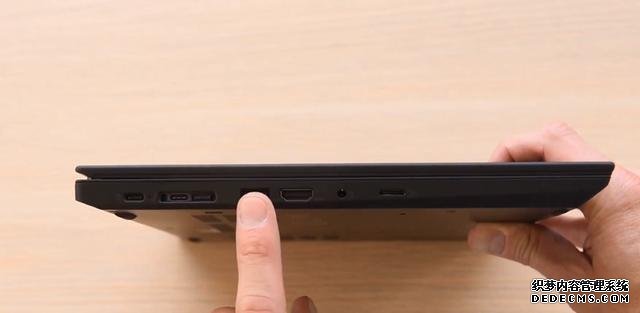

左侧的接口分别是 电源+TYPEC口,扩展坞口和雷电口,USB3.0口,USB3.0接口 ,HDMI接口,耳麦一体接口,SD卡

Thinkpad P53S拆解更换内存硬盘(T490S/P43S通用)+扩展坞预览

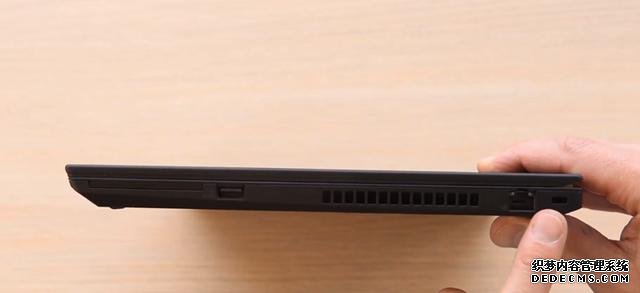

右侧接口: USB3.0口 网线接口,锁孔,

Thinkpad P53S拆解更换内存硬盘(T490S/P43S通用)+扩展坞预览

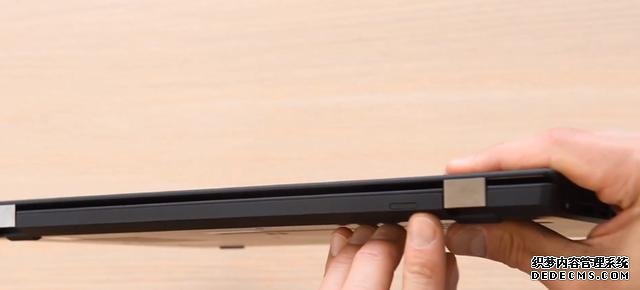

背面设计比较简洁仅仅是一个SIM卡托的位置

Thinkpad P53S拆解更换内存硬盘(T490S/P43S通用)+扩展坞预览

我们准备了一个海盗船的DDR4内存以及一个三星新款970 EVO 1T固态硬盘PCIE接口拆解后给这台计算机升级

Thinkpad P53S拆解更换内存硬盘(T490S/P43S通用)+扩展坞预览

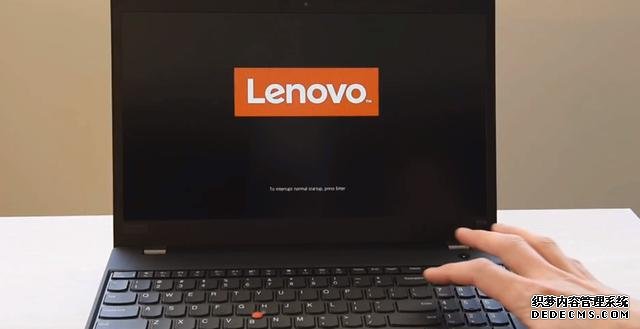

首先我们需要关闭内置电池的电源

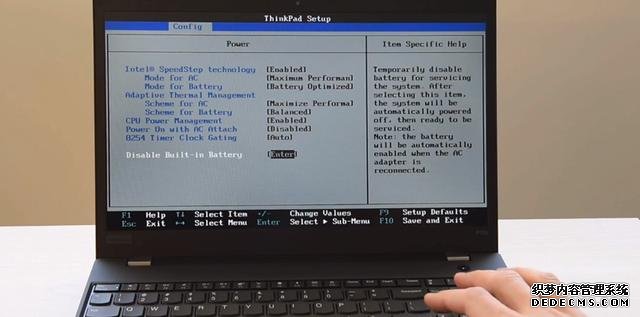

实际在T440以后的机型中, 所有的Thinkpad的笔记本内置电池型号都增加了一个功能,就是直接在BIOS里面断开内置 电池的功能,如图中开机F1进入BIOS 在下图中选择关闭电池即可, 确认之后计算机会立刻黑屏关闭, 这个时候整个电池和计算机是断开的因此是不需要拆机后拔掉电池,在下次插入电源后才可以开机,也就是下次插电源后这个设置自动恢复到默认。

Thinkpad P53S拆解更换内存硬盘(T490S/P43S通用)+扩展坞预览



只需要将背面后盖所有螺丝拧开,从侧面掰开即可,这个拆解比之前我们所接触到的一些笔记本简单很多很多了。

Thinkpad P53S拆解更换内存硬盘(T490S/P43S通用)+扩展坞预览

这个型号大部分设计了独立显卡,因此两个芯片左边是显卡右边是处理器,硬盘的位置在左侧中间

Thinkpad P53S拆解更换内存硬盘(T490S/P43S通用)+扩展坞预览

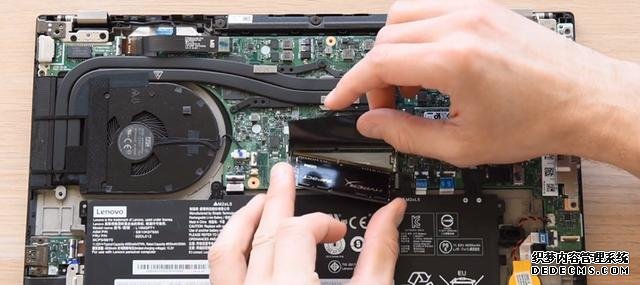

很尴尬的是海盗船的标压内存这款机器不识别,最后使用了金士顿的内存才识别。注意是DDR4的

Thinkpad P53S拆解更换内存硬盘(T490S/P43S通用)+扩展坞预览

硬盘拆卸也很方便只需要拧开之后拔出来即可

Thinkpad P53S拆解更换内存硬盘(T490S/P43S通用)+扩展坞预览

插入我们准备好的一个三星新款三星1TB 970 EVO硬盘

注意: 如果不会设置BIOS断开内置电池,建议打开后开第一时间拔掉内置的电池,这样避免不必要的损坏,另外很多新款的机型已经为了超薄设计去掉了很多铝镁合金骨架,因此在坚固程度来说还不及之前的老款笔记本电脑。
实际来说新款的计算机价格都比较高,性价比不及二手,P系列不论是P53还是P53S都动辄到了一万多至三万多,但是性能上与之前的P50 P51 P52其实使用体验几乎没有大的差距。

Thinkpad P53S拆解更换内存硬盘(T490S/P43S通用)+扩展坞预览

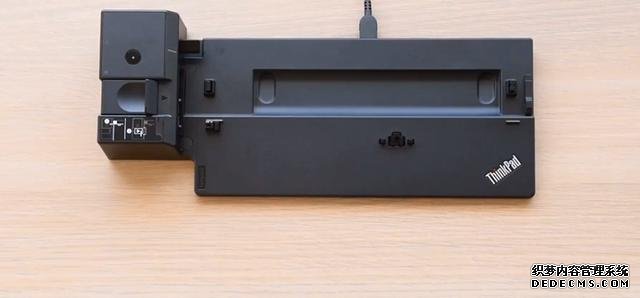

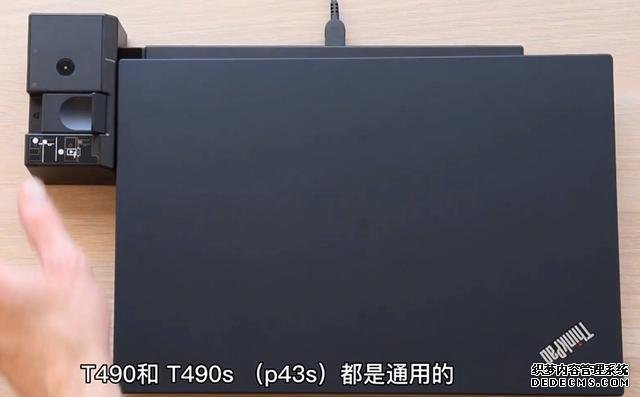

这个是默认这款型号带的底座,底座的话P53S T490 P43S都是通用的

Thinkpad P53S拆解更换内存硬盘(T490S/P43S通用)+扩展坞预览

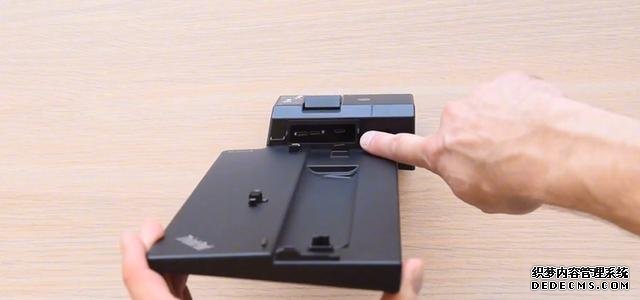

接口电源其实在侧面,插入之后即可使用。

Thinkpad P53S拆解更换内存硬盘(T490S/P43S通用)+扩展坞预览

将这台P53S笔记本放在底座上之后就是如上图的效果。

Thinkpad P53S拆解更换内存硬盘(T490S/P43S通用)+扩展坞预览

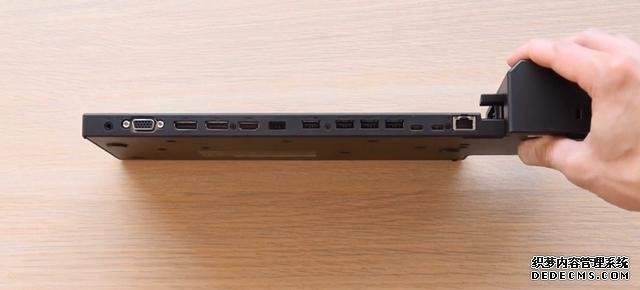

扩展坞的接口还是非常多的。

我们简单说下这款原装底座的接口分别从左到右是: 耳麦一体接口,VGA输出, DP接口2个,HDMI接口,电源口,USB3.0口3个,2个USB-C接口,一个网线口,以上就是本次的P53系列笔记本电脑的简单拆解和介绍以及底座的介绍,有兴趣可以关注利淘网。
