为什么说这款电脑的二手性价比高呢? 我们一起随利淘网拆解实验室的进度一起看MIIX 520的拆解吧,虽然说不能和微软“苏菲”对比,设计以及手感有差距,但是价格只需要大约苏菲的一半。...

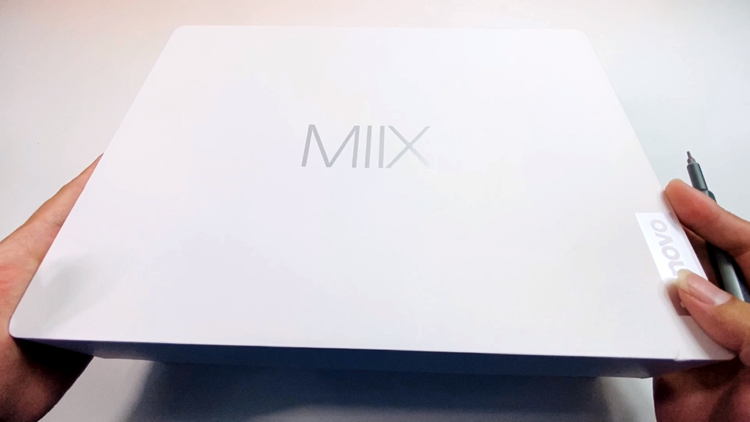

本期我们是需要拆解这台联想MIIX 520的平板二合一笔记本电脑,虽然这款电脑停产已经有一段时间了,但是市面上还是有不少全新的库存在出售,当然也有一些展示样机二手的还是非常不错的,论坛就有一些这样的型号,今天我们来详细的拆解下这款电脑看看里面的用料以及设计如何,是否是如网上大家所说的性价比不错的一款平板二合一。

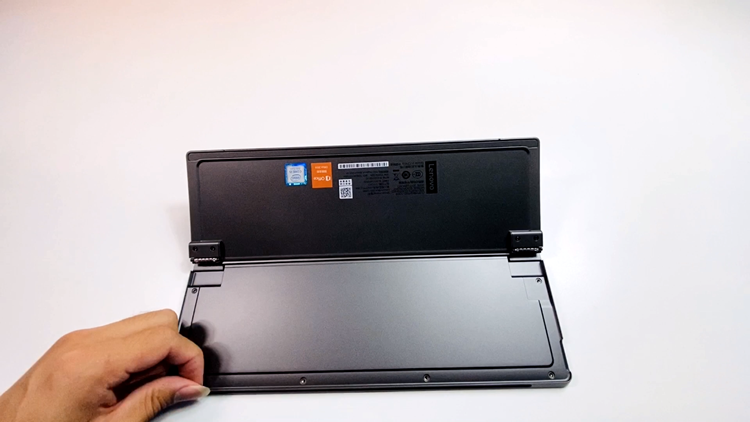

其实相对一般的笔记本来说,平板的电脑拆解是比较简单的,比如这款,只需要背面的六颗螺丝拆掉就可以了。



但是这个屏幕由于设计了很多卡槽的设计,因此不容易拆,建议从屏幕的最下面开始



屏幕拆开后。屏幕上有一个很大的金属面板覆盖,屏幕的正面是触控玻璃,背面则是电磁笔的操控面板, 唯一的一个电路是触控的IC电路板

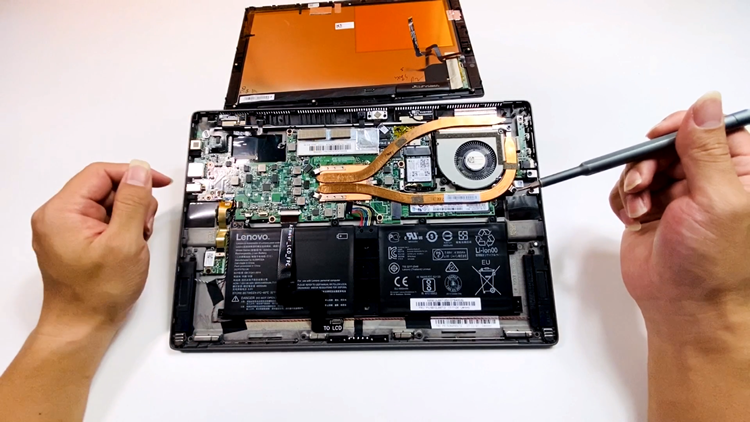

下面就是主要的计算机元件的部分,主板,电池,以及风扇,无线网卡以及内置的硬盘等

风扇可以说是非常薄。。。。以至于说两个散热片叠加在一起的厚度。

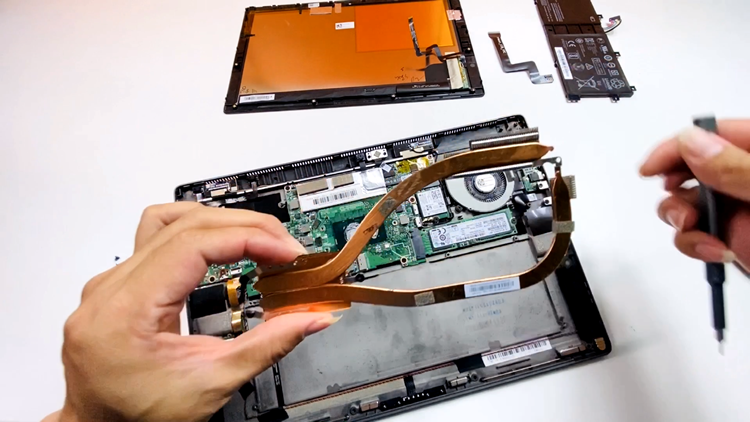

如果需要自行设计硬盘的话,这个散热片是肯定需要拆下来的,因为硬盘就在散热管的下面,不知道这个设计会不会影响主硬盘的寿命,毕竟天天顶着一个散热管在工作。

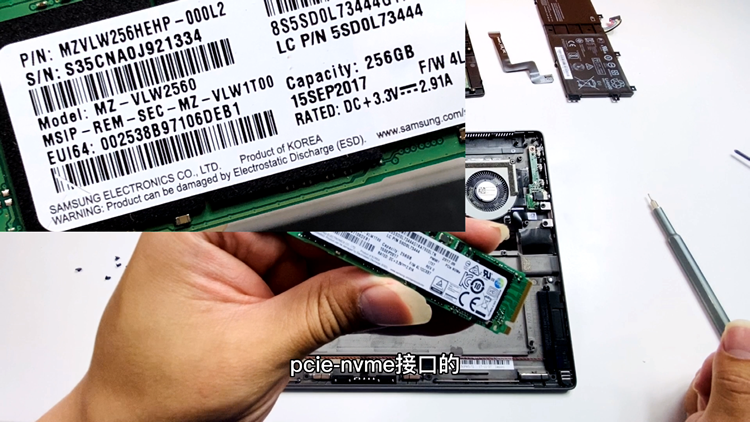

这台MIIX 520拆解后的硬盘特写,根据型号以及销售地不一样有的也可能是其他的硬盘。



内置的风扇模块,来自美国的一个品牌,MIIX 525拆解也是一样的。甚至早一年发布的MIIX 510其实设计大部分都是一样,比如电池,比如风扇,这些电子元件居然都是通用的。


内置的无线网卡是来自英特尔的

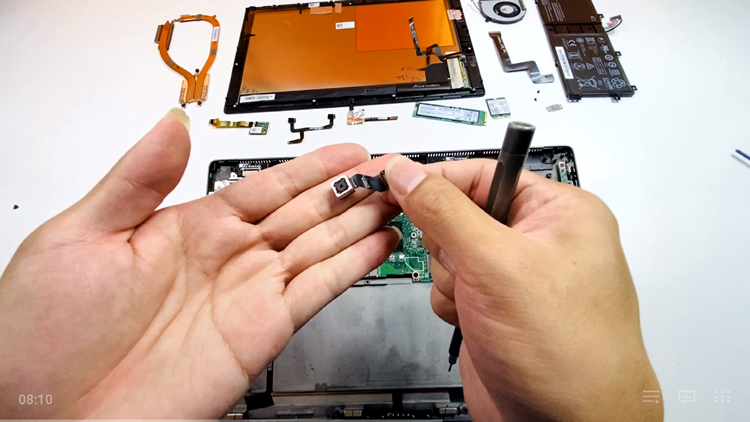

继续看内置的摄像头模块。


内置的板载内存颗粒


内置的电源管理IC模块来自联阳半导体

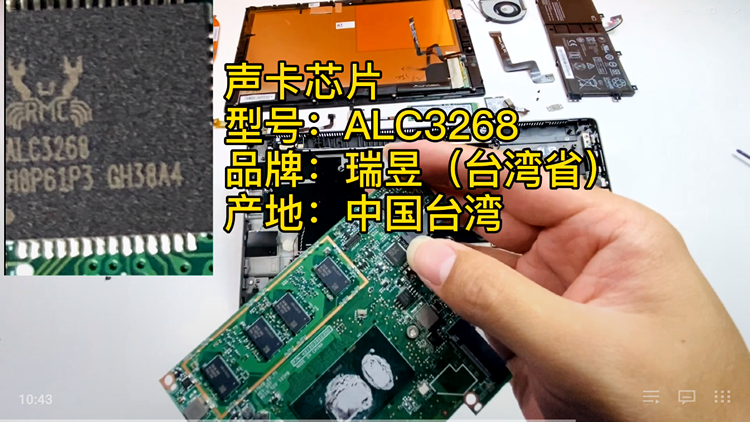

内置的MIIX 520的声卡芯片来自台湾的瑞昱

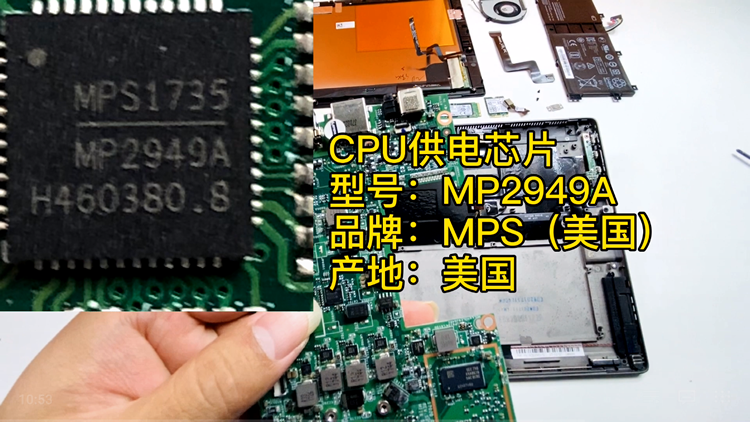

处理器的供电芯片

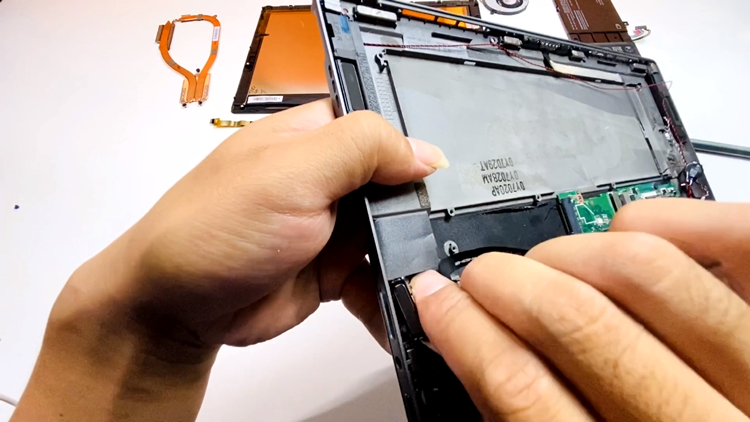

内置的指纹识别隐藏在侧面。


以上就是这台MIIX 520/ 525的拆解, 如果有兴趣看视频的话也可以在头条搜索利淘网,关注我们查看视频。
