二手Thinkpad X1笔记本全部接口以及常见硬件的介绍和使用手册!

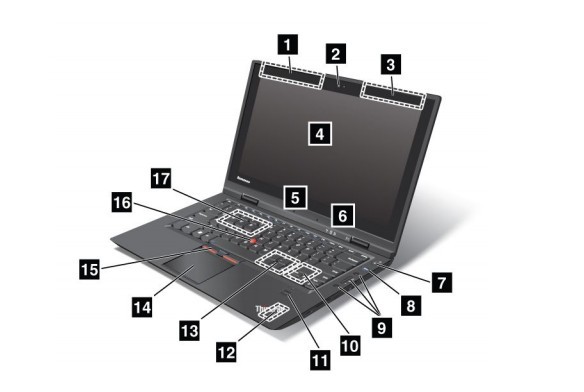

前视图
1,3,都是二手X1笔记本内部的无线天线位置,一般来说左边的是无线WIFI右边的则是3G模块预留的天线位置。
2,内置高清摄像头的位置,如果在使用的时候该指示灯还会亮起
4,液晶屏幕,这个不用介绍了使用的时候就主要看它了
5,6,指示灯的地方分别有硬盘以及无线网卡的指示灯告诉你这些硬件的打开与关闭的状态
7,电源的开关
8,Thinkpad的一键恢复地方,当然前提你是用联想的那个恢复软件备份了系统
9,音量大小的调节以及关闭喇叭等功能
10,13,是笔记本内置pci接口升级无线网卡或者3G网卡或者内置小的ssd位置
11,二手Thinkpad X1的指纹识别位置,与我们以前看到的T420以及T410等机型是一样的
12,内置的蓝牙位置,这里信号最强
14,触控面板以及隐藏的左右按键还是在原来的地区
15,对应的小红帽左右键位置
16,小红帽替代鼠标和触摸板的最好东西
17,内存升级的预留槽位置,如果觉得自己的X1笔记本内存不够用的话在这里升级

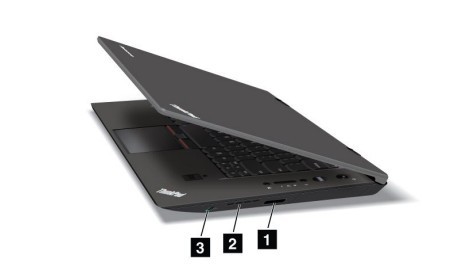

右侧图:接口不多就三个
1,多媒体四合一读卡器位置
2,内置的扬声器喇叭出声音的地方
3,无线网卡的硬件开关地方

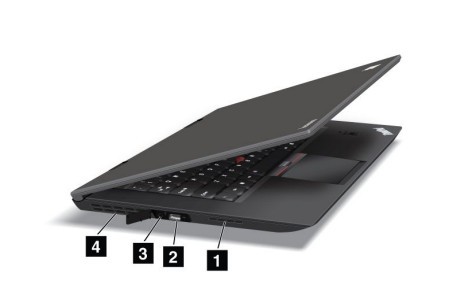

左侧图:
1,内置的喇叭出声口
2,USB的接口位置,这里的是USB 2.0
3,二合一的麦克与喇叭接口位置

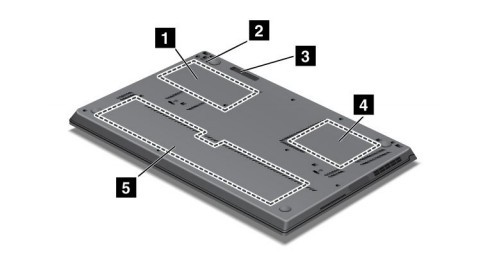

底面图
1,硬盘的安装位置这个是原装自带的地方
2,紧急复位孔
3,底座的电池接口
4,笔记本里面风扇的位置
5,内置聚合物的电池地方




后视图
1,安全锁孔位置接电脑锁的地方
2,电源的接口
3,ESATA USB接口的组合
4,DP高清接口的位置
5,高清HDMI端口,其实有了前者后者没啥用了
6,USB的接口只是这里是USB 3.0标准了速度快很多
7,SIM卡的地方,前提是你已经安装了3G模块
