[拆解] 拆一个二手的i.8寸笔记本硬盘拆解详解!

[复制链接]

169

主题

1806

回帖

2万

积分

版主

利淘网维修部--李工

积分
20484

利淘网最佳技术勋章利淘网最佳斑竹勋章

发表于 2010-1-17 21:28 | 显示全部楼层 |阅读模式

准备的工具比较重要,我们用了工具套装来拆解1.8寸笔记本硬盘,还有些关键部件没有一样的螺丝刀来解决,最后找了很多工具才找全。

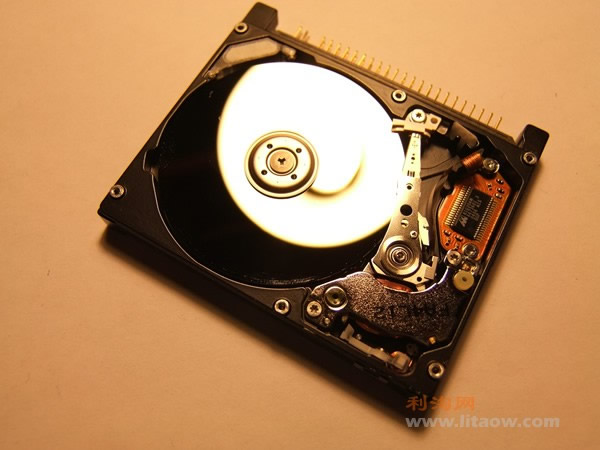

首先将正面外壳上的几个螺丝拧开,我们来一个特写,可以看到是六角螺丝刀中最小的那种,拧开后需要用力掰开外壳,因为边缘是有橡胶垫着的,需要用力掰开,就能看硬盘里面的东西了,当然是一个磁盘以及磁头等部件,由于笔记本硬盘内部运行需要严格的无尘条件,所以一般我们开盘后再装上硬盘基本上都坏了,所以没有专业的实验室以及专业的技术人员最好别拆这个,今天拆的这个是二手笔记本中的一块废旧硬盘,只是给大家参考看看里面的结构。

磁盘非常亮,基本和镜子一样的,拆卸下来可以当镜子用,中间的电机也是好东西,喜欢改装这个的可以改装玩下,我有看到将硬盘改装成磨刀石的,有电风扇的,因为硬盘开盘后,通电还是会转,并且最低也是4200 以及5400转等,这个可比风扇的马达安静多了,因为电机里面是密封液压设计的。


[ 本帖最后由 TN1 于 2010-1-17 21:39 编辑 ]

0

主题

1万

回帖

4万

积分

利淘网刑部尚书

积分
42338

利淘网无厘头勋章利淘网自曝勋章(帅哥)水神组成员

发表于 2010-1-17 21:38 | 显示全部楼层
这个硬盘好灵巧哇,李工申请套专用工具吧,呵呵。
缘由心生随遇而安,身无挂碍一切随缘!
回复

使用道具 举报

169

主题

1806

回帖

2万

积分

版主

利淘网维修部--李工

积分
20484

利淘网最佳技术勋章利淘网最佳斑竹勋章

 楼主| 发表于 2010-1-17 21:40 | 显示全部楼层
大家看到我的指纹了吧
回复

使用道具 举报

0

主题

1万

回帖

4万

积分

利淘网刑部尚书

积分
42338

利淘网无厘头勋章利淘网自曝勋章(帅哥)水神组成员

发表于 2010-1-17 21:42 | 显示全部楼层
额,你的指纹数据已被复制记录留做存档。
缘由心生随遇而安,身无挂碍一切随缘!
回复

使用道具 举报

144

主题

1960

回帖

9450

积分

利淘网礼部尚书

积分
9450
发表于 2010-1-17 21:50 | 显示全部楼层
看起来好精巧的东西
回复

使用道具 举报

0

主题

1万

回帖

4万

积分

利淘网刑部尚书

积分
42338

利淘网无厘头勋章利淘网自曝勋章(帅哥)水神组成员

发表于 2010-1-17 21:59 | 显示全部楼层
在买个1.8的移动硬盘盒放些大片及资料随身携带爽歪歪
缘由心生随遇而安,身无挂碍一切随缘!
回复

使用道具 举报

144

主题

1万

回帖

4万

积分

版主

辽宁丹东驻利淘网版主

积分
44670

利淘网最佳灌水勋章利淘网无厘头勋章利淘网自曝勋章(帅哥)水神组成员

QQ
发表于 2010-1-17 22:07 | 显示全部楼层

原帖由 TN1 于 2010-1-17 21:40 发表 大家看到我的指纹了吧



看到了哇。。。



已经成为了不可恢复的证据了。。。

봄은온화하고꽃이핍니다.
签名:戴上小红帽   勾引大灰狼
回复

使用道具 举报

144

主题

1960

回帖

9450

积分

利淘网礼部尚书

积分
9450
发表于 2010-1-17 22:17 | 显示全部楼层
原帖由 ch310 于 2010-1-17 21:59 发表 在买个1.8的移动硬盘盒放些大片及资料随身携带爽歪歪
价格不便宜啊,据说60 1.8寸的硬盘至少价格是600多。不划算。
回复

使用道具 举报

0

主题

2万

回帖

7万

积分

超级版主

中国海洋大学驻利淘版主

积分
72238

利淘网最佳灌水勋章利淘网高级VIP勋章利淘网自曝勋章(帅哥)水神组成员向日葵延保一年

发表于 2010-1-17 22:26 | 显示全部楼层
比较精细的活
我来了,世界就不一样了!
回复

使用道具 举报

10

主题

218

回帖

896

积分

利淘网贵宾

ZOL笔记本频道编辑

积分
896
发表于 2010-1-17 22:42 | 显示全部楼层
拆开这个硬盘就废了,因为里面的气压和外面不一样
回复

使用道具 举报

0

主题

1万

回帖

4万

积分

利淘网刑部尚书

头衔:利淘网VIP客户

积分
47499

利淘网最佳灌水勋章利淘网无厘头勋章利淘网自曝勋章(帅哥)水神组成员

QQ
发表于 2010-1-18 10:00 | 显示全部楼层
李工幸苦啦
让利淘成为习惯!
回复

使用道具 举报

0

主题

116

回帖

798

积分

利淘网探花

头衔:利淘网VIP客户

积分
798
发表于 2010-2-16 23:51 | 显示全部楼层
这样的话 硬盘还能用吗
