R系列笔记本我们拆卸的比较少,主要原因是二手中我们卖的比较少,并且使用时间上来说相对T系列R系列寿命略短,有的是主板有的是屏幕问题。
今天拆解的R60笔记本主要是一个客户为了清洁而拆解的, 并且有详细的风扇拆解,R60在内部构造上基本和T60是一样的,主板也是一样的主板但是T60的缩水版,各个接口以及元件都是可以和T60通用的,只是一些关键元件不是一样的,如风扇的设计就不太一样,以及显卡散热的骨架也不太一样(要一样价格估计也一样了)

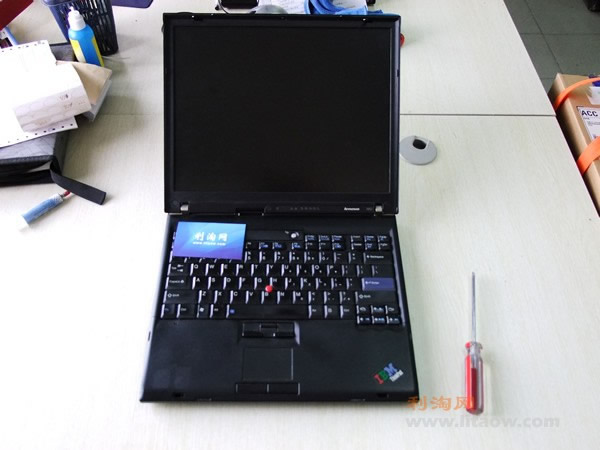

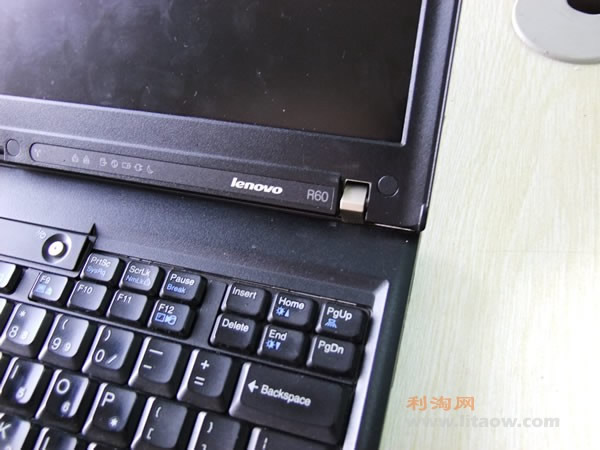

看看R60的外观怎么样

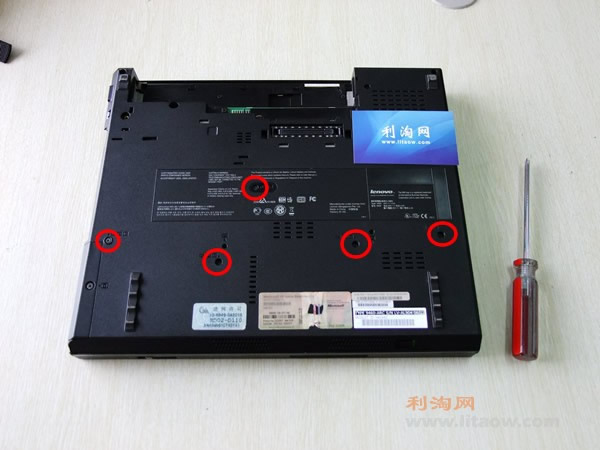

下面开始拆解IBM R60笔记本,将笔记本电池拆卸后看到下面画圈的几个螺丝全部拆卸下来:

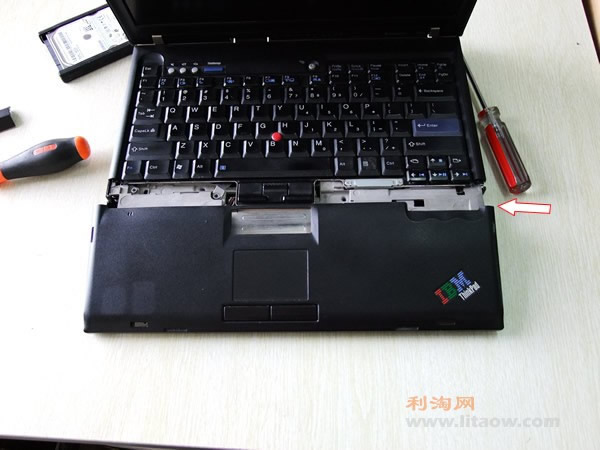

这个掌托有点紧所以需要慢慢的注意扣,从两变箭头的位置用手掰,最好是中间也一样这样操作从里到外,从下到上的方式将掌托取出来。

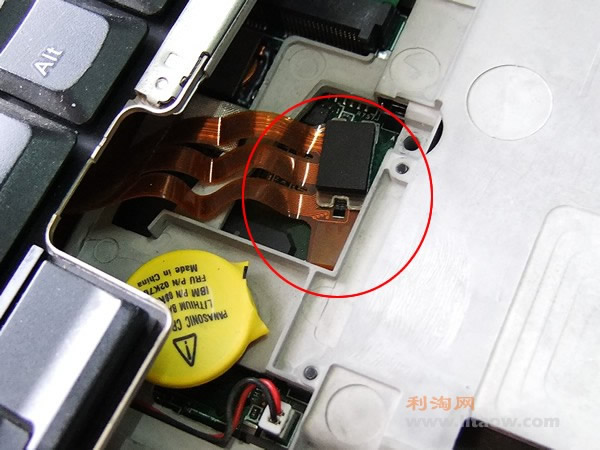

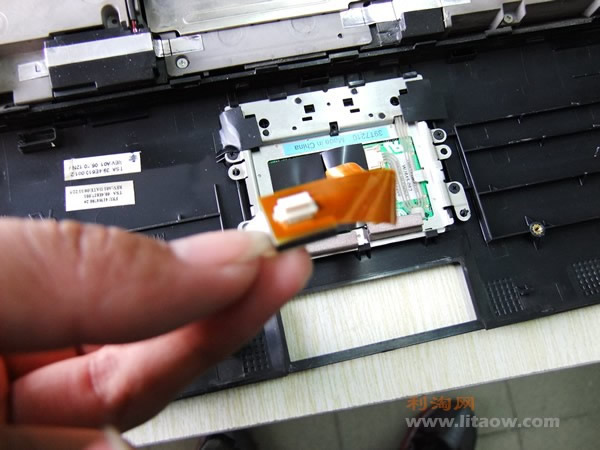

拆卸下来后可以看到连接触摸板的数据排线,这个我们也需要取下来

排线特写

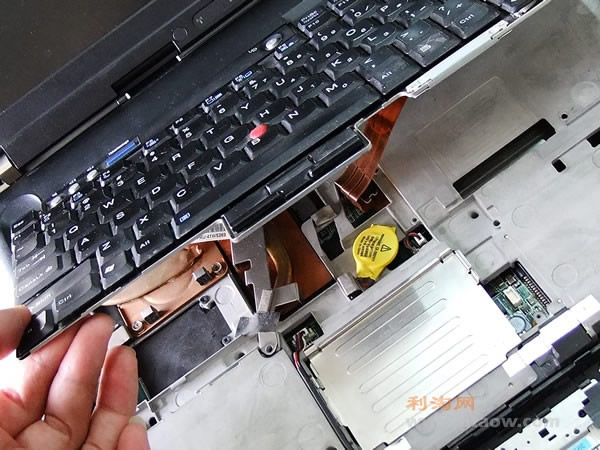

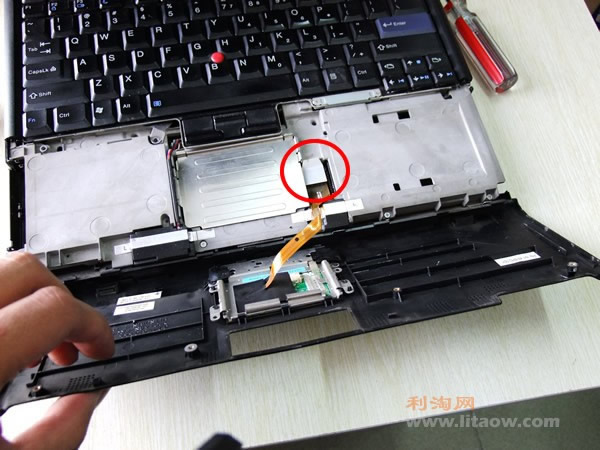

然后就是键盘了,用手提出来就可以了,但是也要注意这个排线要取出来,如下图

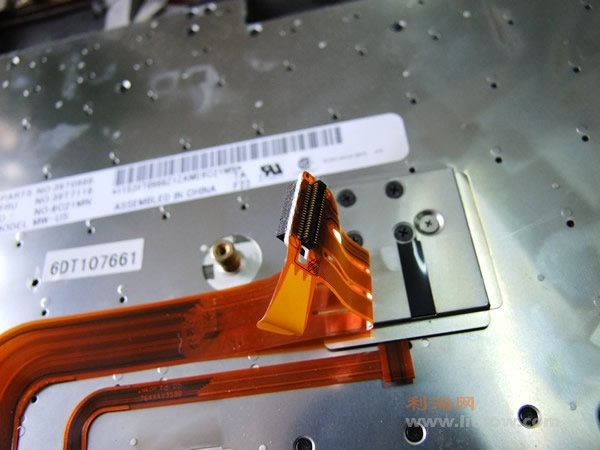

用小指甲将那个排线 手提的位置扣出来,因为这个排线设计了一个专门用来取的塑料片

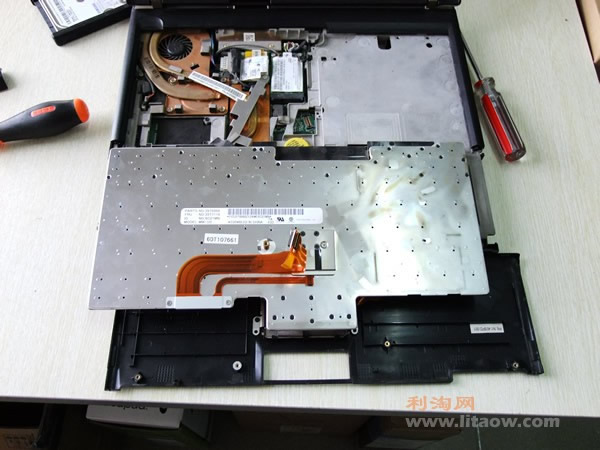

键盘也拆下下来后我们就能看到R60笔记本主板上的一些主要元件了

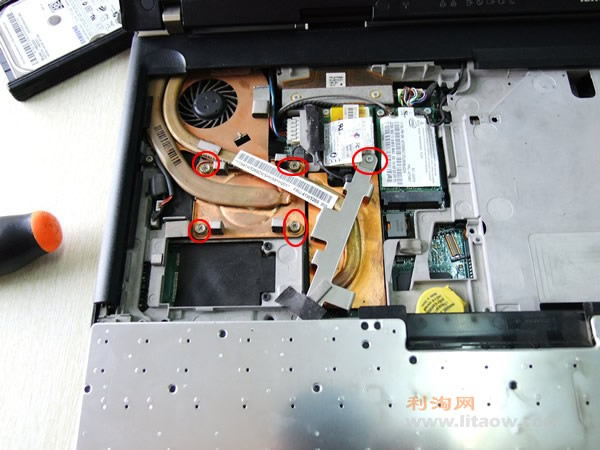

下面开始拆机R60的风扇,将下面画圈的几个螺丝全部拧开

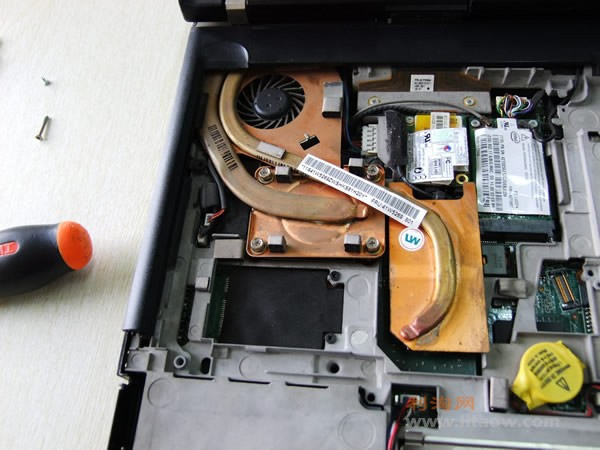

我们已经将固定R60笔记本散热风扇的几个螺丝全部拧开了,如下图,我们从显卡位置将整个风扇和散热器提出来,注意先将风扇的电源线取出来,左上就是

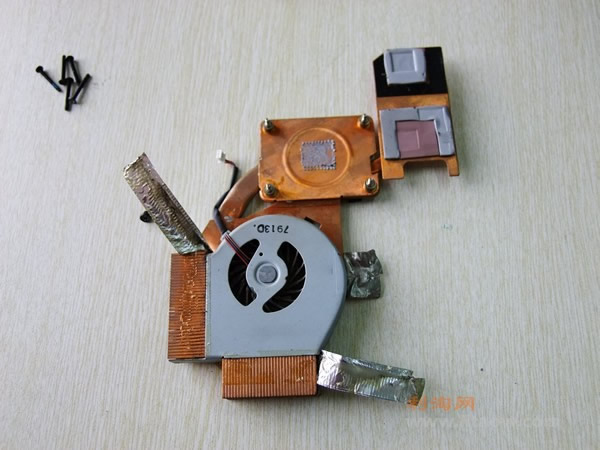

R60笔记本的风扇取出来后的特写

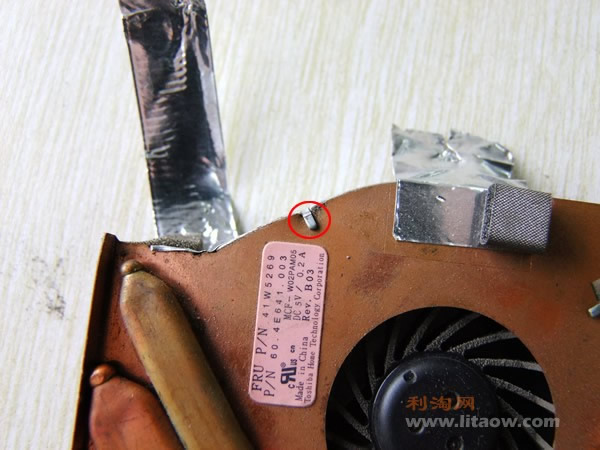

我们需要将其拆解了,所以将上面的锡箔纸拆开,并且将固定的铁皮也敲开

这个固定的也要敲开

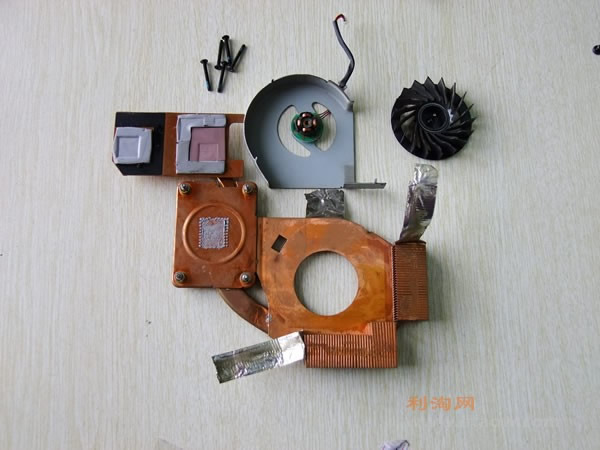

到这里才可以最终清洁R60笔记本的风扇。


IBM R60笔记本拆机拆解和清洁风扇资料。
