ThinkPad笔记本在螺丝方面的规范程度还是相当高的，X200当然也继承了这一传统，在背面我们可以通过简单的标示来看到每一个螺丝的功效，对于硬件的更换非常方便。
背面的螺丝标注
内存插槽
内存应该是人们更换最多的配件之一，这次的X200终于回归了双内存插槽都在背面的设计，只需要两个螺丝就可以更换内存。
2GB的DDR3内存
从图中我们可以看出，这款X200标配了单条2GB的DDR3内存，用户如果有增加内存的需求，可以直接在旁边空闲内存插槽中扩充。
硬盘的拆卸通过一个螺丝完成
可以看到硬盘的橡胶保护
从内存和硬盘这两个笔记本更换频率最高的配件位置设计就可以看出，X200相对于上一代产品在配件更换的人性化设计方面有了一定改进，主要体现在了内存插槽位置的便利方面。
在笔记本内部设计方面，X200也是依循了ThinkPad一贯的设计方式，因此接下来的拆解也可以很方便地按部就班进行。
背部设计有漏水孔和扬声器孔
这款拆解X200在电池部位还设计有SIM卡插槽
通过螺丝的标识，取下所有键盘螺丝，就可以把键盘从前面取下。
键盘可以方便取下
键盘数据线以及背面
取下键盘的内部
CPU支架和风扇部分
主板部分还设计了一个mini PCI-e插槽
取下键盘后，我们可以看到内部的部分电路板都带有绝缘层的保护。
取下PCI-E设备螺丝，以及键盘后，可以比较方便地把掌托部分取下来。
取下掌托后，可以看到主板全貌
指纹识别装置，以及数据连接线
Intel 5100无线网卡
从背面我们就见到过的扬声器
这里集中了音频连接和Modem部分
通过数据线连接的另一部分主板
从这个角度可以看到，在无线网卡边上还有另外一个PCI-e插槽
为了使机身进一步轻薄，X200的主板部分接口部分是通过数据线连接到另一块较小的板子上面。
拆解到这里，对于一般用户来说相信已经足够了，到这一步我们就可以更换包括PCI-e设备在内的大部分笔记本配件。不过为了更清楚地了解X200的设计，我们接下来还要进一步对主板进行拆解。

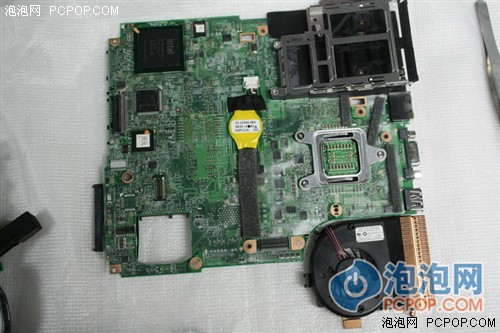

主板正面

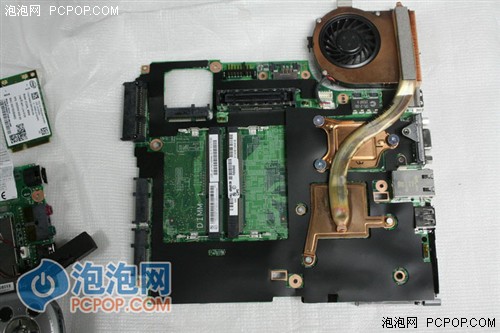

主板背面可以看到铜制的散热器

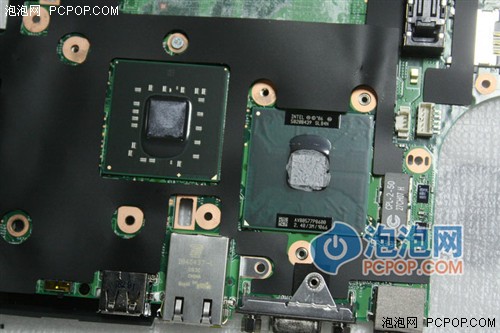

集成在主板上的P8600处理器和芯片组

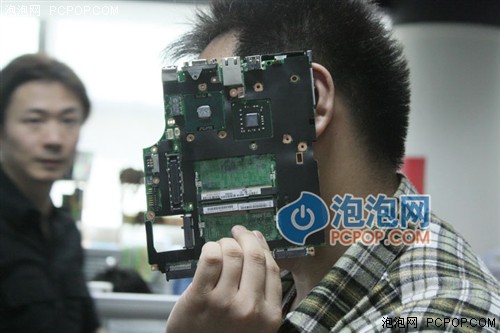

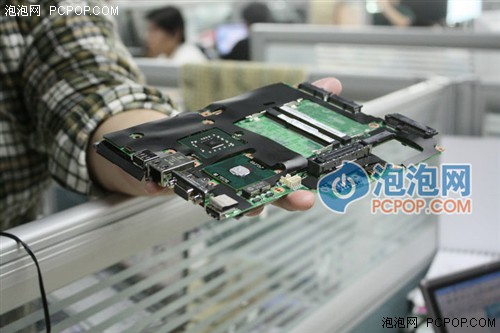

主板全貌

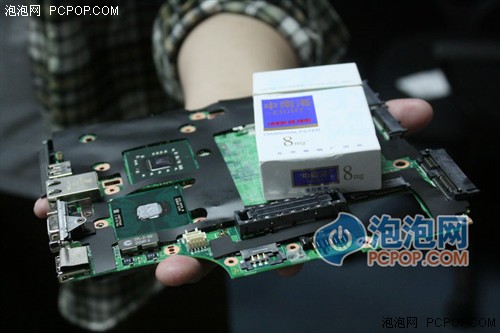

X200主板实际大小
从主板上可以看出，出于对机身体积的压缩，X200的处理器是集成在了主板上，所以我们可以看到笔记本的整个主板很精巧！
国内已经开始销售Ｘ２００系列笔记本了！
