首先,先要感谢大家对“一个裂纹引发的DIY—将联想电脑改装成IBM”的大力支持! 在此先说明一下,DIY鼠标是在改造本本之前做的,拿出来和大家分享一下。 DIY原因:收集到2个坏了的并且大小差不多的“双飞燕”鼠标 DIY所使用的旧鼠标概况及失效原因:鼠标A,普通的USB接口鼠标,浅灰+黑色的,滑轮失效,USB接口接触不良,总是没有光电信号。 鼠标B,可伸缩的本本专用USB接口鼠标,黑红色。左键失效(据了解原主人是CS高手) DIY所使用的零件:鼠标A的外壳及电路板,是主体;鼠标B的可伸缩USB连接线,滑轮总成 DIY改装用的工具:十字花螺丝刀、小电烙铁、焊锡、松香(配合焊锡使用)黑色粗头油性签字笔及黑色手喷漆 DIY时的心态:能弄好就弄好,弄不好就扔掉,只是图个乐呵,呵呵。。。 DIY步骤: 1、将2个鼠标解体。将鼠标A和B的连接线分别用电烙铁焊下来,把鼠标B的连接线用焊锡焊到鼠标A的电路板上,连接线的位置要记住,还是要按着原来的位置焊,里面的5根线颜色都不一样,很好区分。焊好后,将USB伸缩线接到本本上,OK,底部光电指示灯亮,指针可以正常活动,左右键也好用,只是滑轮还处在紊乱的状态中,呵呵。。。第一步,成功! 2、将鼠标A和鼠标B的滚轮总成分别焊下来(包括滚轮、滚轮支架和滚轮触点),当然在操作之前要把插在本本上的鼠标A拔下来,呵呵。。在鼠标A的电路板上分别找到"ENCD1"和"SWM"位置,前者是滑轮支架的位置,后者是是滑轮触点的位置,焊接上就可以。这步做的比较麻烦,走了点弯路,因为两个鼠标的支架和触点位置不同,正好是相反的,第一次没注意符号,直接按照拆下来的顺序焊上,结果。。。后来发现位置的不同,拆下来重新调整好位置焊好后再接到本本上,呵呵。。。第二步,也成功!呵呵。。。到此,鼠标所有功能都好用了; 3、喷漆:由于2个鼠标的颜色不同,而且外观均有磨痕及轻微掉漆的现象,所以喷漆工作是一定要做的。考虑到黑色是最百搭的颜色,于是选择了黑色的喷漆。鼠标A的外壳结构分为3个部分,底座,中间壳和左右键及上壳。底座和上壳是灰色的,中间壳是黑色的,所以只喷上下两面就可以,喷漆工作的时间比较长,要喷上薄薄的一层,干透后再喷,次数越多,效果越好。还要将USB伸缩线盒及USB插头处都细心的喷好,直至晾干。 4、处理USB连接线:因为是用的鼠标B的红色连接线,所以还要将其处理成黑色。考虑到要保证到连接线的柔软度,所以用到黑色的油性签字笔,将红色的线涂黑、图匀。 5、组装:将处理好后的鼠标组装到一起,拧紧螺丝,DIY结束。 说明:有时,DIY的成本可能会大于买新的价钱,但是DIY本身的乐趣可是花多少RMB都买不回来的。。呵呵。。 效果见图(这次我可会发喽,感谢ibm及free_bin对我上次发图的指导)

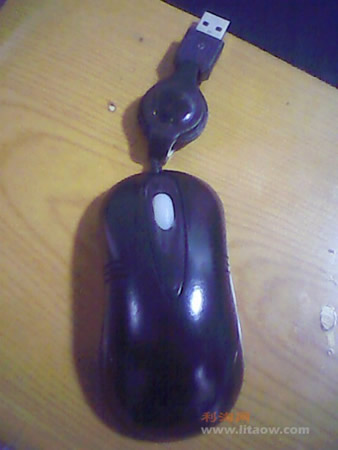

DIY后的整体效果图

DIY后的整体效果图

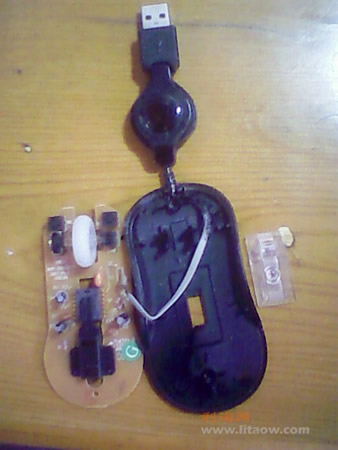

分解图—电路板、滑轮、USB连接线及底壳

分解图—电路板、滑轮、USB连接线及底壳

分解图—中间壳

分解图—中间壳

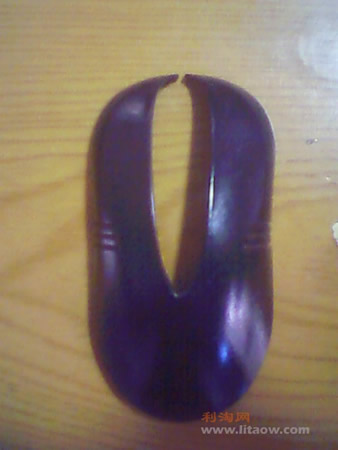

分解图—顶壳正面

分解图—顶壳正面

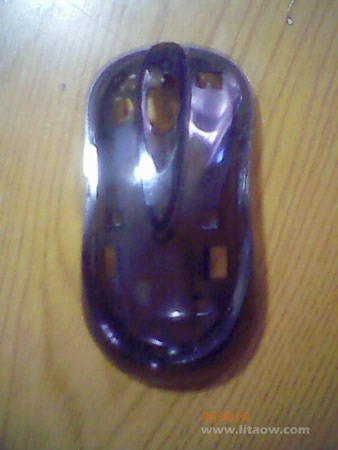

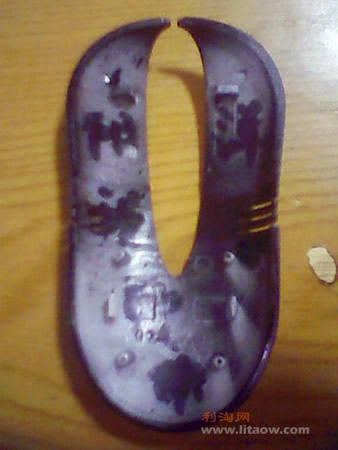

分解图—顶壳里面(还能看见原鼠标的颜色)
