Thinkpad T510/W510笔记本所有接口以及使用的硬件详细介绍资料!

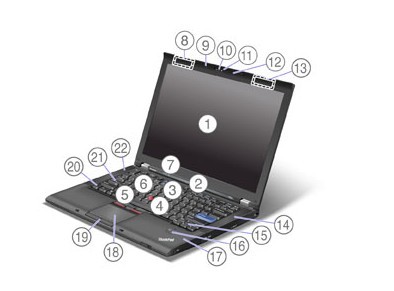

下面是一个前视图所有的硬件都有对应的编号
1-T510 W510的液晶面板,当然看东西就靠他了
2-键盘上的电源开关,开启后就有个指示灯亮着了
3-ThinkpadVAntage的按钮也叫一键恢复按钮,如果用联想的软件备份后会有提示,如果没有备份的话没任何提示
4-小红帽的位置了 替代触摸板的最佳东西
5-配合小红帽工作的左右按键以及浏览网页非常便捷的左右按键
6-音量大小的控制按钮
7-系统和电源的指示灯也叫做状态灯
8-隐藏起来的无线网卡以及3G网卡的天线位置 13也是一样的
9-内置的立体声收音麦克风其中12也是一样的硬件,在T420以后笔记本电脑我们都看到过这样的设计
10-内置的摄像头,一般情况打开后旁边的指示灯会变亮
11-键盘灯,很经典的设计 后期很多本本已经改成LED背光显示了
14-内置的扬声器喇叭位置其实22也是一样的东西
15-导航键 这个就不用多介绍了
16-指纹识别器,从二手T410时代开始就有一个小的LED指示灯了,如果准确的话是绿色否则是红色,并且支持刷指纹开机
17-此款W510以及T510内置的蓝牙位置
18-触摸板 19也是触摸板对应的左右按键

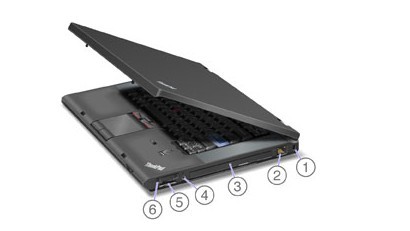

右侧的W510和T510接口
1-内置的接口锁扣位置
2-以太网卡接口位置
3-光驱位置,这里还可以安装一个移动电源以及第二块硬盘的位置
4-耳机与麦克组合的音频接口
5-Express卡的位置 这里可以安装别的一些扩展硬件设备
6-多媒体读卡器的位置比如SD卡位置等




左侧的W510和T510接口信息
1-左侧的散热口出风的位置
2-DP的高清接口 其实和HDMI一样的用途使用
3-显示器的外接接口位置
4-USB的接口 W510有3.0的接口 T510是USB 2.0的标准
5-Esata的接口位置一些高速移动硬盘能用到
6-1394的设备接口
7-无线设备包含了蓝牙以及无线和3G的综合电源开关
8-有的机器有有的机器没有 一些公司用的身份识别卡,个人基本没用
