利淘教你拆超薄T410S笔记本掌托(已经与U型架分开独立设计)

当然不是为了对于带不带S之间的区别,由于设计的不一样因此拆卸起来就有很大的区别,我们也详细的教大家如何将它拆开然后更换自己需要的设计,只是T410S在很多硬件的设计上由于考虑超薄因此塑料和金属架子都比较薄,如果拆的话也需要小心这一点,如果像自己拆别的本一样暴力那么就容易弄坏东西了,虽然超薄设计但是预留了一个光驱位置这个我很喜欢,其实我主要是喜欢光驱位可以自己换成一块硬盘托架放在上面使用。

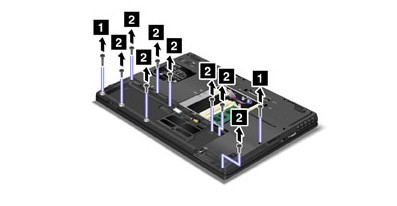

首先将内置的电池拔掉以及电源关闭,然后看到下图中的螺丝,所有标注号码一样的都是一样长度的螺丝,因此一定要注意这里的长度,如果高于原来的设计就容易将笔记本拧穿破坏掉外壳了。

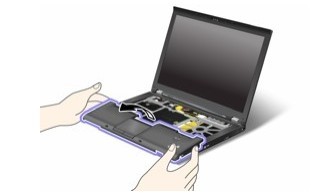

完成上面操作之后,如下图中将T410S笔记本的掌托翻转过来,对了我刚刚忘记说你如何拆键盘了,和T410差不多的,给大家一个连接,因为要拆掌托的话需要先把键盘取出来:
T410/T410S笔记本键盘拆卸详细过程

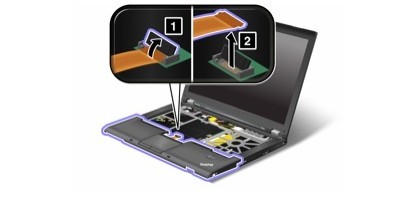

不过你翻转前应该看看上面排线,这里的数据线主要是掌托上触摸面板以及指纹的数据线连接到主板上的

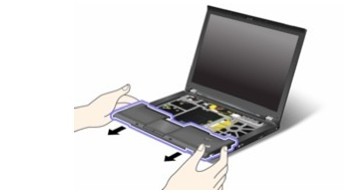

现在就可以取出掌托了

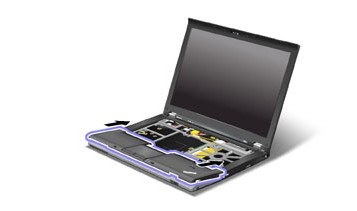

如果要装回二手T410S的掌托那么就和上面的方法反着来就可以了,先将掌托如下图中将前面的先放在机器上。

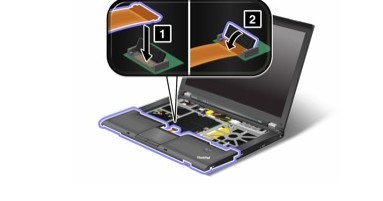

然后连接到主板的排线 插入到接口上去

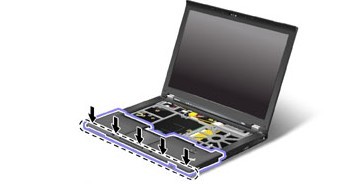

注意下面图中,掌托上有数个卡口,分别要按下去才能卡上,一定要注意~~~~最后你就对照图1中的那些螺丝位置将拆卸下来的螺丝都拧回去就完成了。
