[拆解] [原创]iphone拆解详细过程我的IPHONE利淘首发!

[复制链接]

0

主题

2812

回帖

2万

积分

管理员

利淘网渠道管理员

积分
23108

利淘网最佳服务态度勋章利淘网自曝勋章(帅哥)

QQ
发表于 2009-4-30 12:26 | 显示全部楼层 |阅读模式
手机是去年公司组织去香港年假的时候托同事带回来的,其中我有一个公司的财务MM和张磊等都有一个这玩意手机,这次拆并不是我的手机坏了,而是很好奇里面的东西和元件做的怎么样等等,并且我要顺便给这个手机清理下灰尘,手机拆的我实在是费劲啊,基本上我下班5点一直忙到晚上7点多才完全的弄开,最主要是这个东西不是很熟悉,接触的不多并且这个里面的东西做的都非常精致一不小心就会造成不可挽回的损失,所以我就非常小心的拆解,下面是一些拆解后的小窍门,和细节,大家以后拆这样的手机就不用那么费劲了!
下面就开始慢慢上图和解说了,大家多多捧场啊,我可是冒着宝贝手机坏的危险做的啊,呵呵:

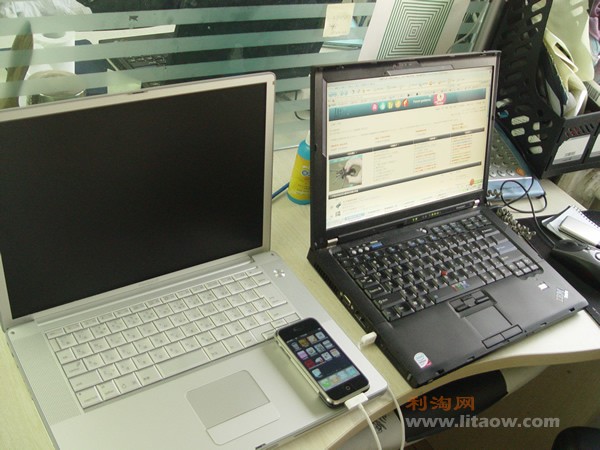

下面是我坐的位置了,北京上门自提的客户部是非常多所以我有的时候不忙,这个是那天拍摄的一个照片APPLE本本和IPHONE照片

先用手指甲把后盖往后退,配合指甲翘很容易就能打卡下面的这个黑色的后盖,如下


拆卸下面的后盖特写当你仔细看的时候才觉得这个小小的后盖作的真的非常细致



下面就是后盖里面的东西,简单说应该就是IPHONE手机里面的天线了,天线的接口和笔记本里面的接口基本一样也是这样的口

把上面的三个螺丝拧开,这个是为后面拆铝合金的外壳作准备

就下面的这个环节我基本拆了半个小时左右时间,外壳无法打开,查了很多IPHONE拆解的资料和视频居然都是轻描淡写的,晕倒,这个对于我来说帮助不大,起初以为是用胶水加卡口粘合在上面的,但是打开才知道是做的非常精致的卡口卡上的,这个地方用到卡基本上就可以了,用手掰开一点,然后将卡刷进那个缝隙,一点一点的敲开就可以了,唉居然损坏了我一张买单老的优惠卡,呵呵


拆开后基本就是下面的样子了,外壳上还安装有IPHONE的震动以及开关等等:


IPHONE手机拆解下来的主板,呵呵,最大的那个东西就是电池了。好强大都是焊接上的,呵呵:


下面是后盖的特写



下面就是开始拆解IPHONE的电池链接的主板了,这个也是最容易坏的地方需要非常小心来拆卸哦,由于主板上面有很多排线链接着主板所以你需要用镊子先慢慢把每个排线摘除,摘除后就开始拆解下面的电池了,电池由于是直接焊接在IPHONE手机的主板上所有不方便只能连同电池一起拆下来,如下图,这个时候需要借助吹风机了,给电池稍微的加热点,但是记住千万别温度高了,温度就稍微热下就可以了,因为电池下面是强力胶加热后能更方便的拆下来:


电池下面的主板就是胶了


上半部分排线的特写:


IPHONE手机的SIM卡的位置特写:


这个就是拆下来的IPHONE手机强大的摄像头了











整体来说IPHONE手机的做工真的非常不错,其他手机来比较的话基本上不是一个档次的,我是实话实说,并且整个机器里面的元件布局非常合理和紧凑,本次IPHONE我一个人操刀,需要的一些工具有:小号的螺丝刀,以及一个比信用卡薄的卡片(别用身份证,呵呵)还有吹风机,基本上这些就可以了。由于这个东西非常精密所以一般人我觉得没有这方面操作的经验还是别做危险行为,呵呵。
