2730P更换固态硬盘实录--多图杀猫

悠长假期

话说自从悠长假期整完了2730P以后，真是爱不释手，每天带着本本跑来跑去比原来的6930P轻松多了。
本本速度也不慢！！可是心里总想着能不能再快一点呢？
终于有一天，假期童鞋听说艾瑞那里有SSD，于是乎巧取豪夺的方式弄到了艾瑞的那个固态硬盘，同时，艾瑞童鞋也更换了自己的哦
在零售部，艾瑞拆掉了偶原来的机械硬盘，换上固态硬盘以后，结果外面的保护套怎么样装不上，于是乎，将保护套卡在固态硬盘上面，做固定用。
假期童鞋很开心的告别了艾瑞，换上固态硬盘，数据读取速度果然提高了不少，可是心里总是在想，电脑这些零部件都是标准化的，怎么会出现原来的硬盘可以装在套套里，而SSD就不能捏！！！
于是乎，开始倒腾起来了，先找到合适的胶棉垫块，准备动手拆机固定SSD。
简单说一下过程吧，
拆开后盖，取下硬盘，给硬盘装上套套，放回硬盘到硬盘槽里，垫上胶棉垫块，安装后盖。完美……

还顺便把一只没有很好固定的无线网卡天线也整理了一下。

下面上图说话

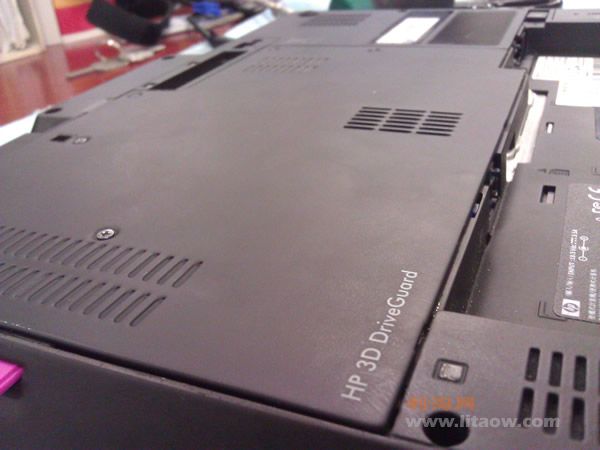

先来一个装好的效果图


介个是硬盘接口的特写，话说这个接口导致SSD无法发挥极致速度，不过已经和机械硬盘比快多了

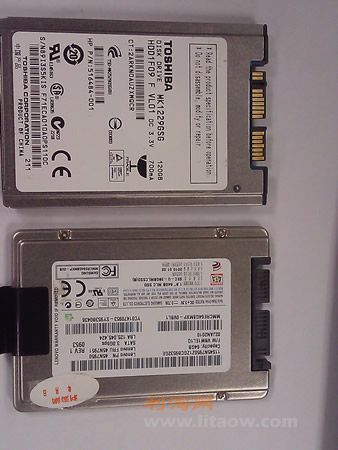

两块硬盘对比图，上面的是东芝HDD 120G 下面的是S三星 64Gssd

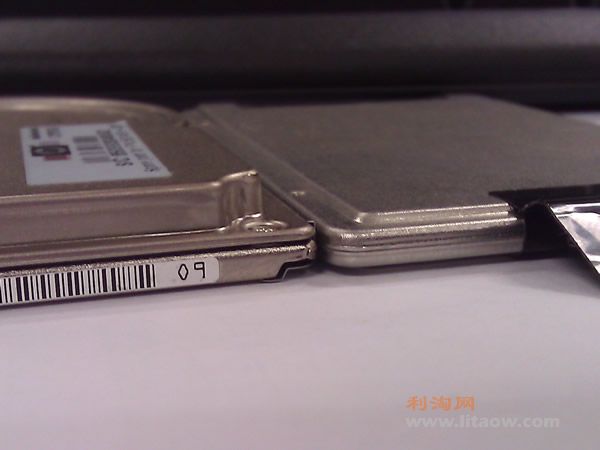

介个是两个硬盘的厚度对比，机械硬盘受结构限制，很厚啊，左侧东芝，右侧三星

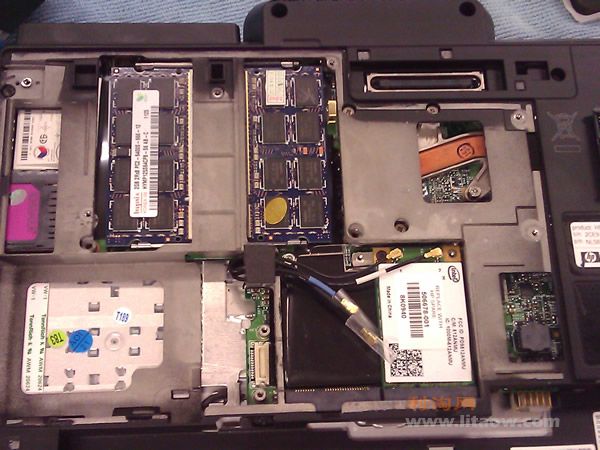

下面是本本拆开后盖以后的整体图

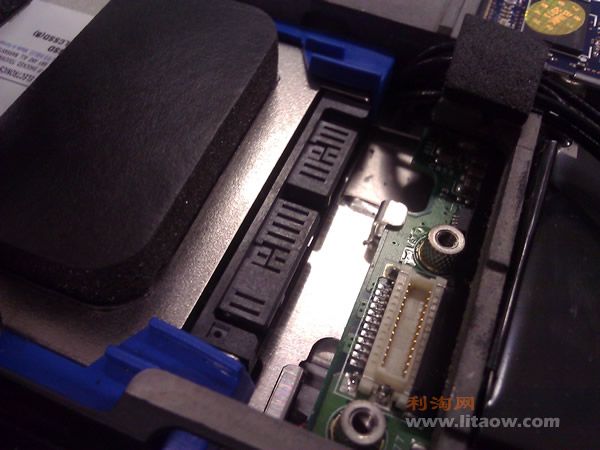

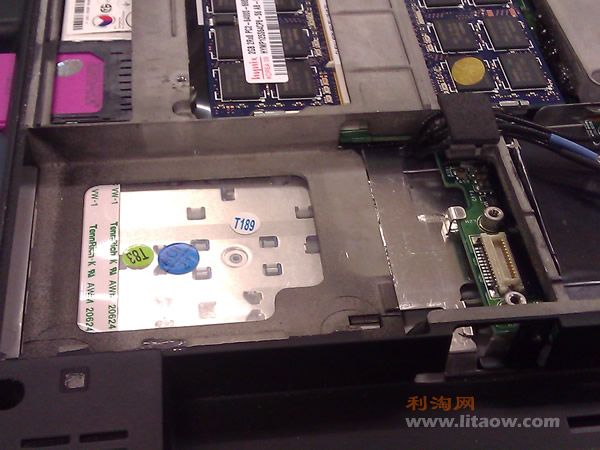

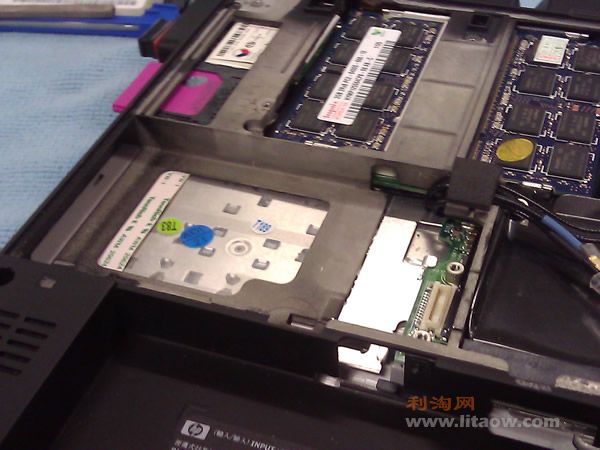

介个是硬盘槽特写，SSD的家

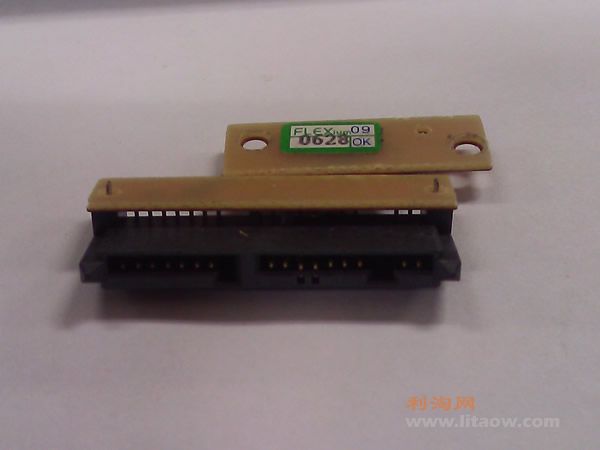

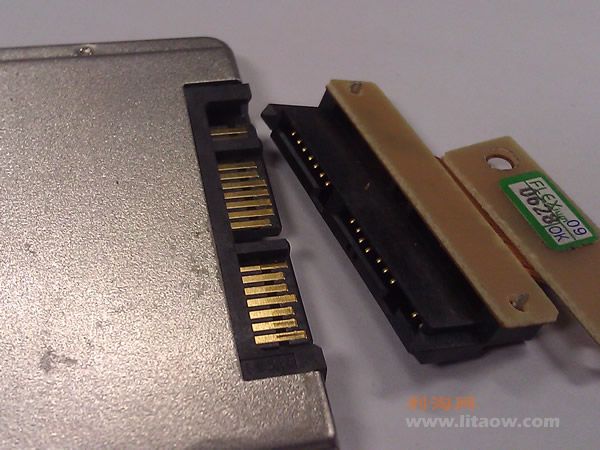

这个就是惠普万恶的转接器，导致硬盘速度无法再次提升，这个SSD据说在艾瑞的机器上面win7 评分到7以上呢


转接器直接插到硬盘上，再插到主板接口上，中间有排线进行软连接

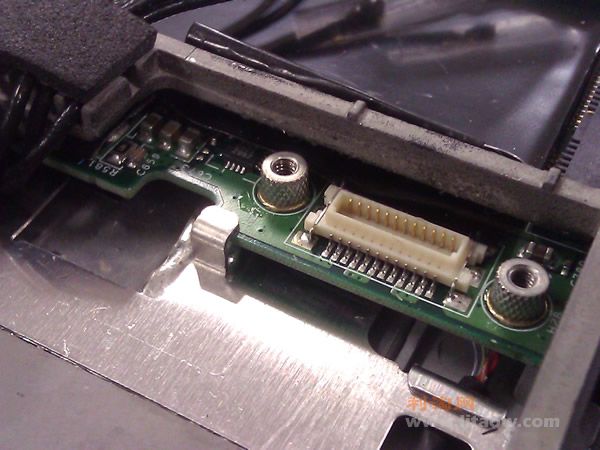

介个是笔记本主板的硬盘接口，不知道是不是和原来1.8小硬盘的ZIF接口一样

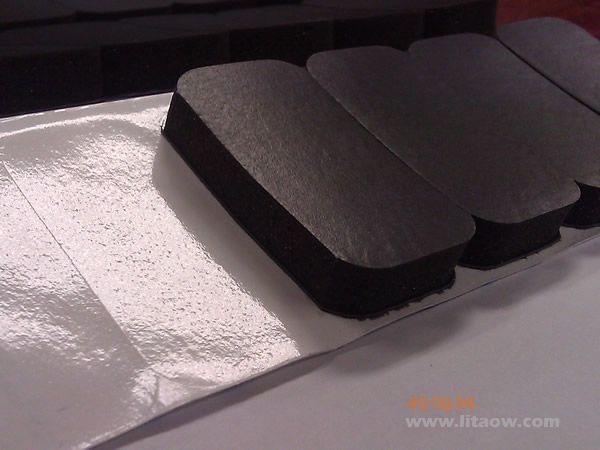

这个就是本次用的猪脚之一，胶棉垫块。

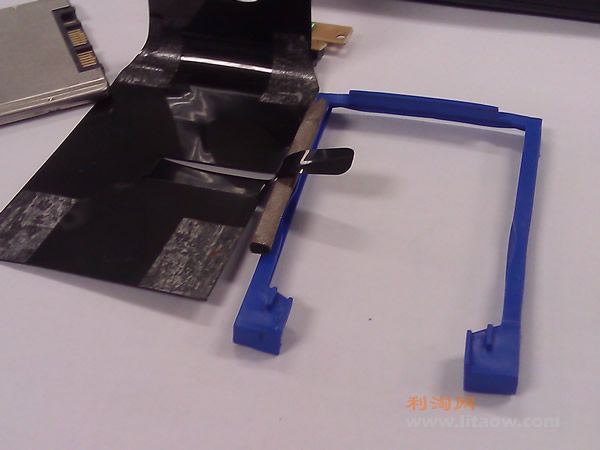

下面这个就是原来硬盘的防震套套和那个黑塑料纸，应该是防静电，并且方便拆卸用的吧。学名叫什么还真不清楚，等着达人来解惑了。

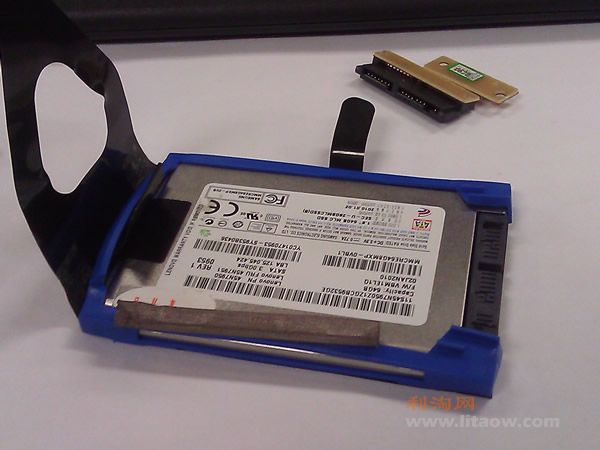

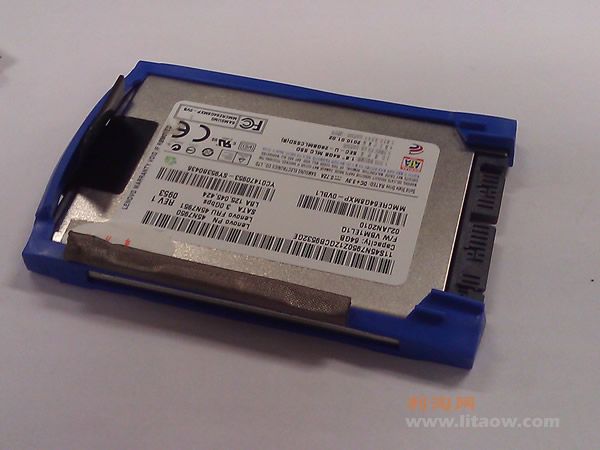

SSD装上TT的样子

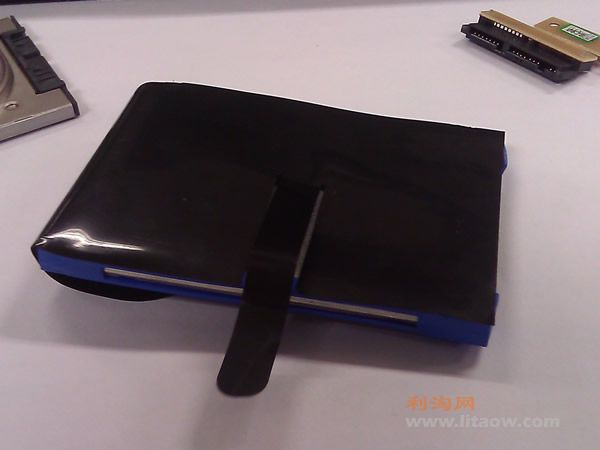

装上那个塑料纸的效果，有正反面的哦

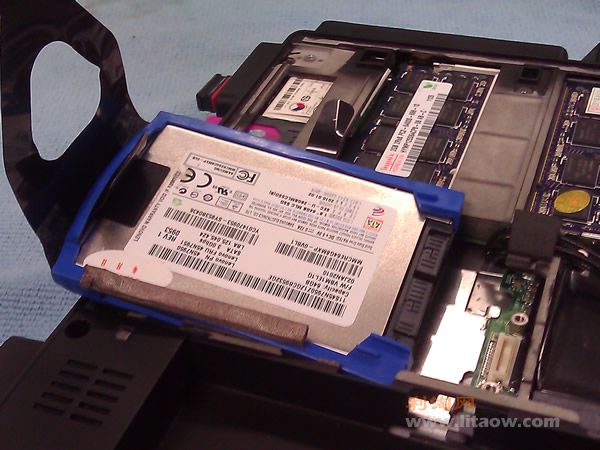

准备将硬盘放进硬盘位了，就是这个步骤，那天和艾瑞一起搞了很久都木有成功。

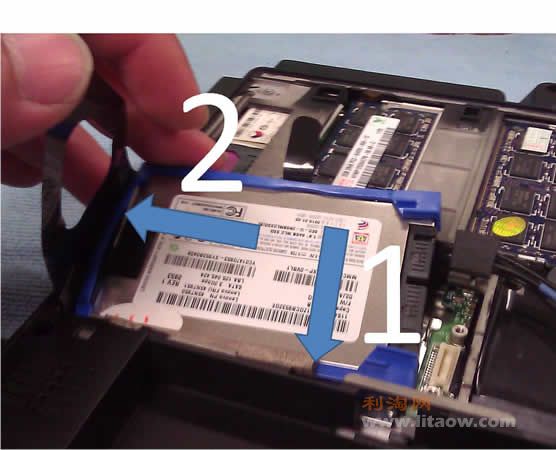

后来看了看这个位置神马的，还是有个小技巧的，如下图，先向下方向放进去，然后再向左侧推就好了，但是一定要注意角度。

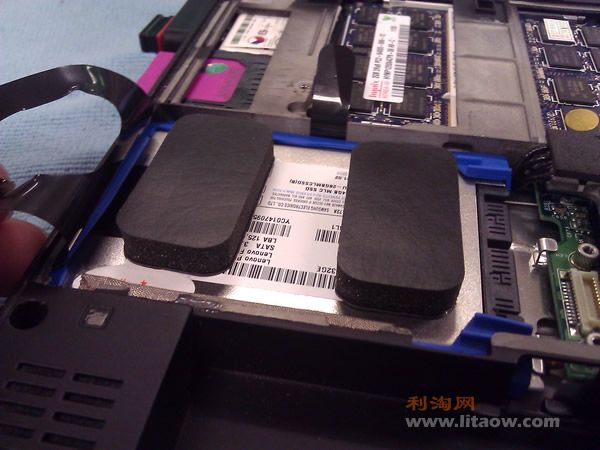

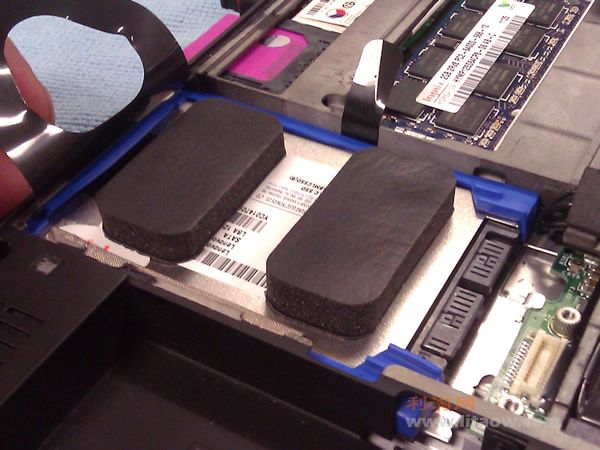

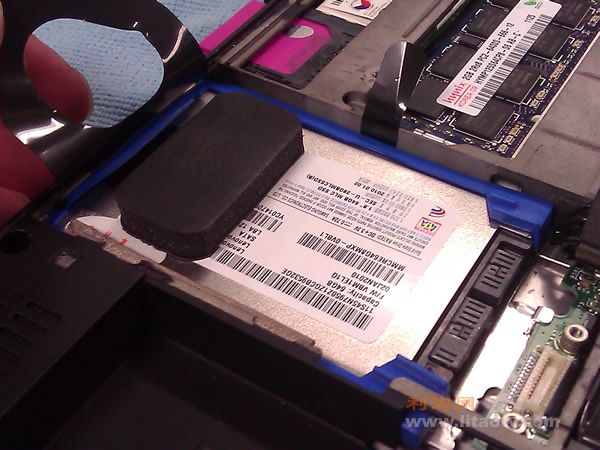

因为之前的机械硬盘比较厚，所以固定在硬盘槽内应该木有太大问题，这个SSD薄多了，就准备弄这个胶块垫上，固定好。

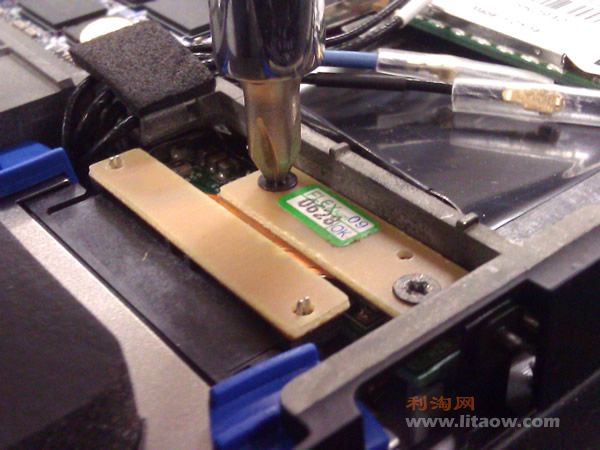

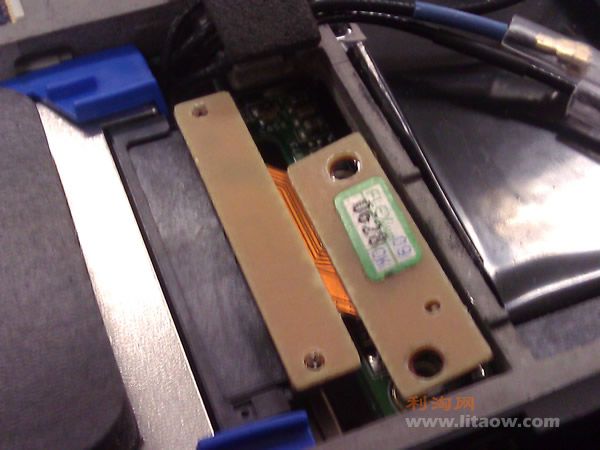

然后就是连接数据转接的硬盘线了，这玩意千万小心啊，弄断了没处买啊！！

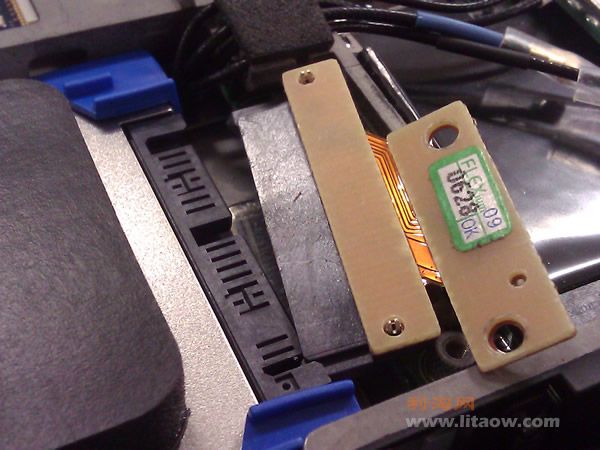

还是先插上硬盘这边，然后再插到主板上。



最后确认完全插入了再固定。

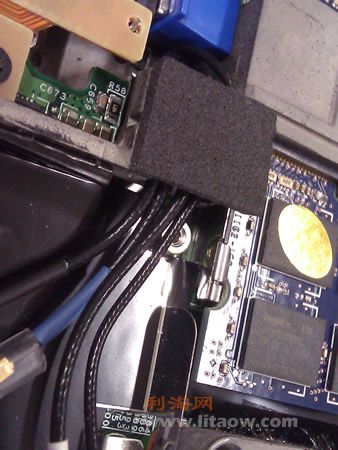

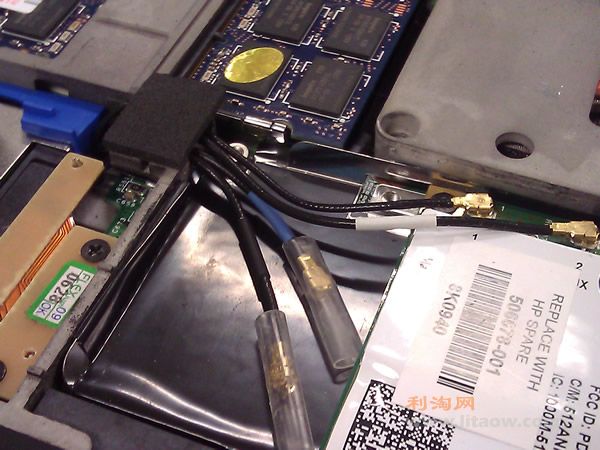

这个是无线网卡的天线，原来一直没有固定好，简单的放在那里，用单面胶的胶棉

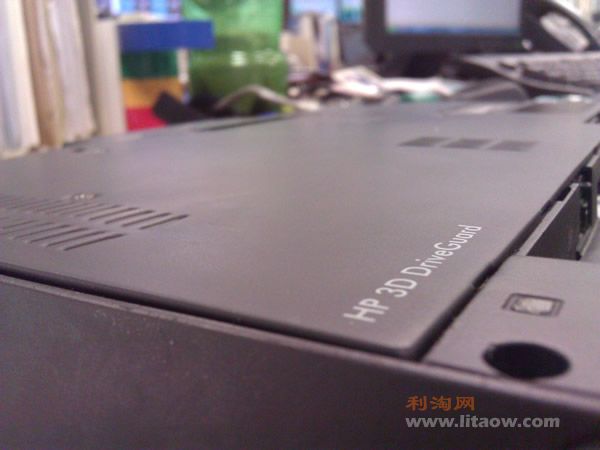

最后装好机器的后盖，仔细看看了，木有发现下面有突出的现象。胶棉已经被压扁，起到固定的作用了。

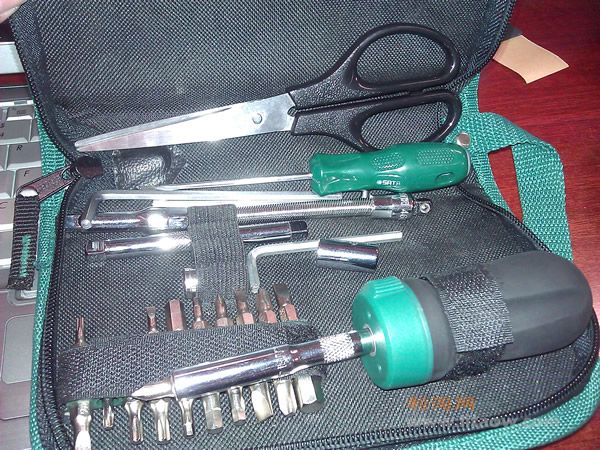

顺便修一下本次用的工具哦。世达工具，品质的保障啊，\(^o^)/~





其实那天和艾瑞聊天的时候，就说过。SSD其实已经不需要神马保护了，本身结构就是防震的。但是总是担心硬盘在硬盘槽内会动，不牢固神马的，于是有了上面的这个小改进。
